ضـــبـــط قـــوس الاقـــمـــار

مُساهمة من طرف STAR في 2012-11-05, 9:36 am

هذا الموضوع يعتبر من اهم المواضيع

لان به نستطيع تركيب و ضبط اي صحن واي جهاز استقبال قبل برمجته و قبل تركيب الموتور ....


المشكل المطروح دائما هو ضبط 4 او 6 اقمار لكن البقية لا ...

لماذا ؟؟

يعني ان قوس الاقمار مضبوط منه فقط 50 او 60%

=================


سأضع تفسير جديد و دقيق وأطلب الله ان يكون في المستوى

لكي يتمكن كل شخص غير تقني بضبط صحنه وتركيبه بعد جهد طويل ...


على بركة الله ...


اول شيء نبدأ به هو جمع الصحن و هو الاهم ...

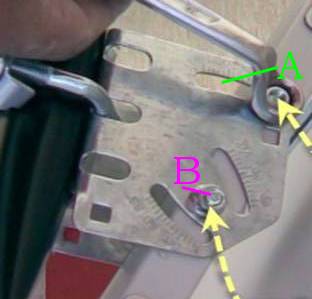

واهم شيء في الصحن عند جمعه هو ضبط هده القطعة من الصحن و تركيبها على الشكل التالي ...





القوس A في الاعلى
والثقب B في الاسفل

مهم جدا تركيبها بهده الطريقة
القوس الكبير في الاعلى


تم نتم العملية ونضع الصحن في مكانه ...


الان سنبدأ في تركيب و تثبيت الصحن تم ضبطه على الاقمار كلها ...
وهذه صورة للاقمار المطلوبة تقريبا ...





عند وضع الصحن




القوس الاسود 1 هو القوس اللذي نبحث عنه
القوس الاحمر 2 هو قوس التركيبة



وهناك عدة اقواس ممكنة عند وضع الصحن منها :

1




2




3


4



اول قمر يجب البحت عنه هو النايلسات ...

لانه به نعرف تقريبا اتجاه الاقمار المتبقية لانه يوجد بوسط القوس تقريبا

ويجب ان يكون الصحن افقيا يعني ليس مائلا سواء على اليسار او اليمين ، عندها سنبدأ في البحثعن الاقمار المتبقية


نقط حاسمة لضبط قوس الاقمار ...

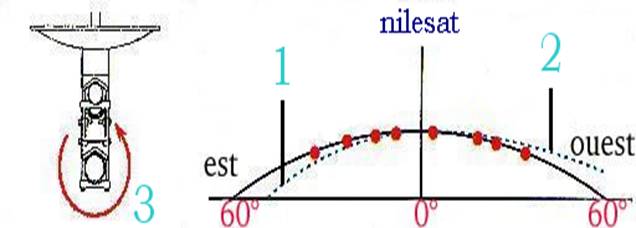

الصورة توضح ضبط الصحن على نايلسات و عندنا 3 او 4 اقمار اللتي توجد بقرب القمر نايلسات



الرقم 2 وضح ارتفاع الصحن في جهة الهسبسات و انخفاضه في جهة العربسات و هو الرقم 1



الرقم 3 هو الميكانيزم و نرى اين يجب توجيه ميكانيزم الصحن ، يعني الى اليسار قليلا ...


2

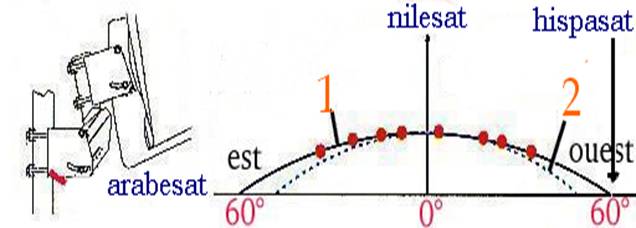

هذه الصورة عكس الاولى يعني يمكن ان نقع في ارتفاع العربسات و انخفاض الهيسبسات



ويعني القيام بعكس الصورة الاولى اي نوجه الميكانيزم الى اليمين اي الى الهيسبسات


3

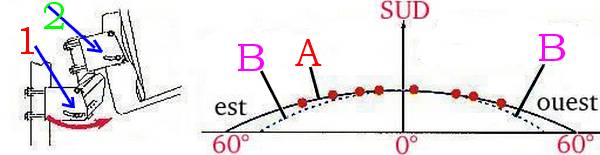

في هذه الصورة و بعد القيام بالعمليات رقم 1 او 2 ، سنحصل سواء على القوس 100%

او سنحصل على هده الصورة و هنا نجد او يجب رفع او انخفاض الصحن قليلا ،

وفي هذه المرحلة يجب تثبيتالصحن جيدا مع العمود



A القوس الدي نبحت عنه

B القوس الدي حصلنا عليه



1 و 2

العمليات التي سنقوم بها

لو يجب رفع الصحن لكي نتمكن من الحصول على القمرين بدون فقدان النايلسات يجب :

فتح رقم 2 ودفع الصحن الى الاسفل قليلا ،

بعدها نفتح الرقم 1 و نرفع الصحن قليلا ...

عندها العملية انتهت



لو العكس ، نفتح الرقم 2 و نرفع الصحن قليلا ...

تم فتح الرقم 1 و نخفض الصحن قليلا



العملية الاخيرة يجب القيام بها بدقة و ليس بسرعة لانها تتطلب فتح و غلق و دفع ...

عدة مرات للحصول على الاقمار كلها ...





هدا كل ما استطيع القيام به لافادة الاخوة في تركيب الصحن ...




الموضوع منقول

-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~
