المسح العمودى :: Quadraplex Scan

من طرف **STAR** 2010-11-07, 11:05 am

المسح العمودى

Quadraplex Scan

كان جهاز تسجيل الفيديو الذى أخترعته شركة أمبكس Ampex يسمى VR-1000 quad لأن الصورة تسجل باستعمال أربعة رؤوس تسجيل وهى تقـوم بمسح عمودى Quad Scan أو Quadraplex Scan للشريط 2 بوصة الذى يتحرك أمامها أثناء التسجيل والعرض بشكل مستعرض , وسرعة كتابة المعلومات عليه هي 40 متر / ث وسرعة الشريط 38 سم / ث .

المسح العمودى :: Quadraplex Scan Edit_tech_tv_videotape_10001

VR-1000 quad

وهـذه الرؤوس الأربعة , مثبتة بشكل عمـودي ( 90° ) على عجلة الرؤوس Heads Wheel , وكل منها يسجل ¼ لفة من الرأس . والنتيجة أن كل أربعة أو خمسة دورات كاملة لعجلة مسح مجال واحـد من معلومات الفيديو هي 4 لفات في النظام 525/60 هرتز , و5 لفات في نظام 625/50 هرتز ,

المسح العمودى :: Quadraplex Scan Edit_tech_tv_videotape_14a

المسح العمودى :: Quadraplex Scan Edit_tech_tv_videotape_14a

المسارات المغناطيسية العمودية

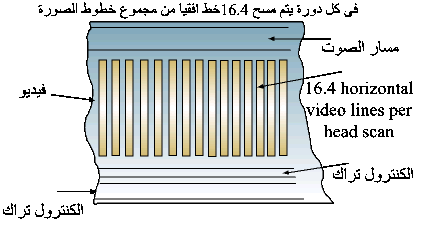

وفى كل دورة يتم مسح " 16.4 خط " من مجموع خطوط الصورة .أى في شكل رزم وهكذا فإن مسح الكادر الواحد يتم بشكل مجزأ “Segmented” .

المسح العمودى :: Quadraplex Scan Edit_tech_tv_videotape_16
